Permohonan

Pam pemotong tenggelam terutamanya digunakan dalam kejuruteraan perbandaran, pembinaan bangunan, hospital, hotel, restoran, kumbahan industri dan loji rawatan kumbahan. Ia boleh mengepam karung, beg tenunan plastik, sarung tangan kanvas, kain, kertas tandas, sisa sayur-sayuran dan lain-lain serpihan yang mudah dipotong.

Penerangan Model

Contohnya:

100qws65-12-4/2

100 diameter nominal (mm) (contohnya: DN100)

Nama Siri QWS

65 kapasiti 65m³/h

12 kepala 12m

4 kuasa 4kW

2 Peringkat Motor 2P

Ciri Produk:

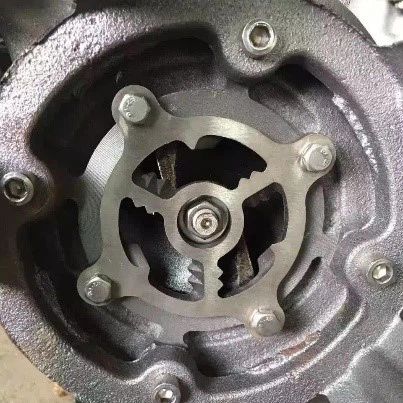

Struktur pemotongan pam pemotong tenggelam stabil dan tahan lama. Impeller pemotongan yang marah dan bilah pemotongan mempunyai kekuatan mampatan yang mencukupi dan sentiasa boleh menjadi tajam.

Impeller pam pemotong tenggelam mengamalkan struktur pendesak pemotongan lingkaran separuh terbuka untuk memotong dan mengangkut serat panjang dan objek lain untuk mengelakkan penyumbatan pam dan saluran paip.

Struktur alur pelepasan yang unik secara berkesan dapat menghalang serpihan daripada terjebak dalam jurang, mengelakkan peningkatan kuasa pam atau menyebabkan stalling.

Gambar rajah struktur

Tidak.	Nama	Bahan
Tidak.	Nama	Bahan
1	Mengangkat cincin	0cr18ni9
2	Kabel	Nbr
3	Motor	-
4	Galas	-
5	Bearing Bracket	HT200
6	Pendesak	HR45
7	Pemotong	HR45
8	Asas	HT200
9	Selongsong pam	HT200
10	Kotak minyak	HT200
11	Palam	0cr18ni9
12	Meterai mekanikal	Sic/sic
13	Galas	-

product-632-767

Data teknikal

Bekalan kuasa	3φ 380V 50Hz	Suhu sederhana	0-40 darjah
Kekerapan	35-50Hz	Ketumpatan	Kurang daripada atau sama dengan 1.05 × 10 kg/m3
Mod kerja	S1	Skop pH	5-9
Tahap perlindungan	IP68	Kedalaman rendaman maksimum	20m
Tahap penebat	Tahap f	Kaedah pemasangan	pemasangan menegak

Parameter prestasi

Model pam	Kelajuan (r/min)	Kapasiti (m³/h)	Kepala (m)	Kuasa Motor (KW)	Dia. (Mm)
50QWS10-10-0.75/2	2900	10	10	0.75	50
50QWS10-12-1.1/2	2900	10	12	1.1	50
50QWS12-15-1.5/2	2900	12	15	1.5	50
50QWS12-22-2.2/2	2900	12	22	2.2	50
50QWS20-22-3/2	2900	20	22	3	50
50QWS20-26-4/2	2900	20	26	4	50
50QWS15-55-11/2	2900	15	55	11	50
50QWS30-60-15/2	2900	30	60	15	50
65qws25-10-1.5/2	2900	25	10	1.5	65
65qws25-15-2.2/2	2900	25	15	2.2	65
65qws35-14-3/2	2900	35	14	3	65
65qws25-22-4/2	2900	25	22	4	65
65qws30-25-5.5/2	2900	30	25	5.5	65
65qws20-36-7.5/2	2900	20	36	7.5	65
80QWS35-10-2.2/2	2900	35	10	2.2	80
80QWS40-12-3/2	2900	40	12	3	80
80QWS45-17-4/2	2900	40	17	4	80
80QWS45-20-5.5/2	2900	45	20	5.5	80
80QWS45-22-7.5/2	2900	45	22	7.5	80
80QWS60-30-11/2	2900	60	30	11	80
80QWS60-35-15/2	2900	60	35	15	80
80QWS60-40-18.5/2	2900	60	40	18.5	80
80QWS60-43-22/2	2900	60	43	22	80
100qws65-12-4/2	2900	65	12	4	100
100qws65-15-5.5/2	2900	65	15	5.5	100
100qws100-12-7.5/2	2900	100	12	7.5	100
Model pam	Kelajuan (r/min)	Kapasiti (m³/h)	Kepala (m)	Kuasa Motor (KW)	Dia. (Mm)
100qws80-25-11/2	2900	80	25	11	100
100qws80-30-15/2	2900	80	30	15	100
100qws80-35-18.5/2	2900	80	35	18.5	100
100qws80-40-22/2	2900	80	40	22	100
150QWS130-15-11/2	2900	130	15	11	150
150QWS130-25-15/2	2900	130	25	15	150
150QWS180-20-18.5/2	2900	180	20	18.5	150
150QWS180-25-22/2	2900	180	25	22	150
100qws80-20-11/4	1450	80	20	11	150
100qws80--25-15/4	1450	80	25	15	150
150QWS150-15-11/4	1450	150	15	11	150
150QWS200-15-15/4	1450	200	15	15	150
150QWS250-15-18.5/4	1450	250	15	18.5	150
150QWS300-15-22/4	1450	300	15	22	150
150QWS150-30-22/4	1450	150	30	22	150
150QWS150-32-30/4	1450	150	45	30	150
150QWS150-35-37/4	1450	150	35	37	150
150QWS150-45-45/4	1450	150	45	45	150
150QWS200-55-55/4	1450	200	55	55	150
200QWS300-8-11/4	1450	300	8	11	200
200QWS350-10-15/4	1450	350	10	15	200
200QWS350-12-18.5/4	1450	350	12	18.5	200
200QWS400-10-22/4	1450	400	10	22	200
200QWS250-21-30/4	1450	250	21	30	200
200QWS300-25-37/4	1450	300	25	37	200
200QWS400-25-45/4	1450	400	25	45	200
200QWS400-30-55/4	1450	400	30	55	200
Model pam	Kelajuan (r/min)	Kapasiti (m³/h)	Kepala (m)	Kuasa Motor (KW)	Dia. (Mm)
200QWS400-34-75/4	1450	400	34	75	200
200QWS400-40-90/4	1450	400	40	90	200
250QWS450-15/30/4	1450	450	15	30	250
250QWS550-16-37/4	1450	550	16	37	250
250QWS600-15-45/4	1450	600	15	45	250
250QWS600-21-55/4	1450	600	21	55	250
250QWS600-25-75/4	1450	600	25	75	250
250QWS600-33-90/4	1450	600	33	90	250
300QWS600-9-30/4	1450	600	9	30	300
300QWS700-10-37/4	1450	700	10	37	300
300QWS800-9-45/4	1450	800	9	45	300
300QWS800-12-55/4	1450	800	12	55	300
300QWS850-12/75/4	1450	850	12	75	300
300QWS750-25-90/4	1450	750	25	90	300
